安全阀作用
安全阀是安装在设备、容器或管道上，起超压保护作用，当容器或管道内压力超过允许值时，阀门自动开启排放介质；当压力降低到规定值时，阀门自动关闭。安全阀可根据驱动模式不同分为直接作用式和先导式。直接式安全阀是由阀门进口的系统压力直接驱动，此时，它由弹簧或重锤提供的机械栽荷来克服作用在阀瓣下方的介质压力。先导式安全阀是由一个机构来先导驱动，利用机构释放或施加一个关闭力使安全阀开启或关闭。安全从外部结构上可分为：有无扳手、有无波纹管、有无散热片。
概述
本阀门实用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰尺度按JB/T-94的系列。
结构简述
1、弹簧微启式安全阀具有结构简略、密封性能好、开启压力准确、排放才能大、回座压差小、调剂方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下渺小的变形，提高密封才能，克服安全阀在介质压力下附近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技巧，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调剂调节螺母，调剂弹簧压缩量，使阀门能够很方便、很敏捷地获得准确的整定压力。
5、背压调剂套：调剂阀瓣背压的帮助机构，通过背压调剂套调剂，可获得合适的回座压差。上调时，使阀门背压下降。下调时，使阀门背压提高。
安装阐明
1、安全阀必需垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必需装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间间隔尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放才能。

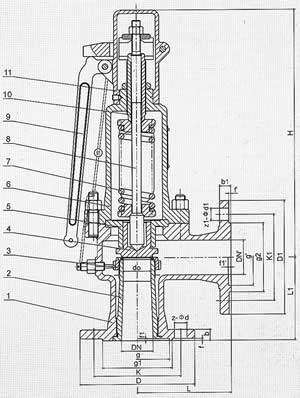

重要零部件材料
|
NO
|
零件名称
|
材料
|
|
1
|
阀体
|
WCB
|
|
2
|
阀座
|
ZG2Cr13
|
|
3
|
调节圈
|
ZG2Cr13
|
|
4
|
阀瓣
|
2Cr13
|
|
5
|
导向套
|
2Cr13
|
|
6
|
阀盖
|
ZG230-450
|
|
7
|
弹簧
|
50CrVA
|
|
8
|
阀杆
|
2Cr13
|
|
9
|
扳手
|
ZG200-400
|
|
10
|
调剂螺杆
|
45
|
|
11
|
保护罩
|
ZG200-400
|
|
|
密封面材料
|
"H"堆焊D507,"Y"堆焊Co基硬质合金
|
带扳手弹簧微启式安全阀的外形尺寸和连接尺寸，请接洽我们索取。
