RGB-LED 三色LED背光源
RGB-LED背光源是出生时间比拟早的一种技巧。RGB-LED通过红色、绿色、蓝色三原色LED调制成白光，具有最好的光学特征。因此被重视画质的日系厂商广泛采用。
RGB-LED在组成背光源的时候，并不是完整按照1:1:1的数目构成。目前最常见的计划就是由1个红色LED、1个蓝色LED和2个绿色LED。这组合方法是由于每种色彩的LED在发光效率上存在必定差别，必需要通过组合实现三种光源的匹配。

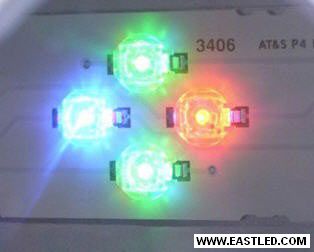

索尼的第一代RGB-LED微结
RGB-LED背光源的地位和以往的CCFL相比变更并不大，仍然在液晶面板层正后方。因此从结构上看，采用这种技巧的LED电视，在外观上和普通LCD液晶电视并不会有很明显的差别。
索尼的第二代RGB-LED微结构
RGB-LED电视的长处重要体现在色彩表现力和对照度两方面：由于采用了RGB三原色独立发光元件，因此RGB-LED电视的色域范畴大都能达到NTSC 的120％以上，部分经过良好***的机型甚至可以达到150％左右的色域范畴，完整达到或者超出了等离子电视的水准。此外，RGB-LED电视也可以支撑背光区域调剂技巧，亮度调节更是很轻易实现，因此在对照度方面，往往能够达到千万:1级的动态对照度，这对于晋升电视的图像质量有着非常关键的作用。
当然，RGB-LED电视固然性能很优良，但是也并非十全十美：第一是本钱方面没有很大上风。第二是RGB-LED需要单独的调光电路和更好的散热结构，这也会在必定程度上导致电视结构复杂，难以做到轻薄化。
白光LED
白光LED相对于RGB-LED就要简略不少，它采用了只能发出白色光线的LED光源代替本来的CCFL荧光管。

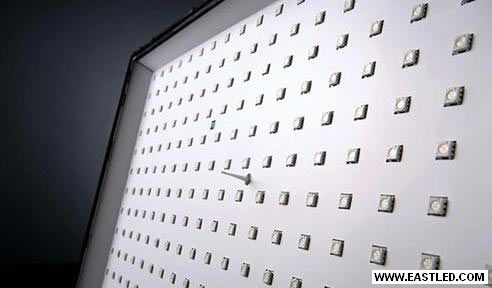

白光LED的区域把持很轻易实现，因此白光LED电视的对照度指标往往也会很高
白光LED由于不像RGB-LED那样需要涉及到背光源的调光，因此在电路结构方面的请求相对不高。但是白光LED的光谱特征和RGB-LED相比还是有所欠缺的，这也导致此种LED电视在色彩表现上并不如RGB-LED电视那么优良。不过白光LED电视的长处也是比拟明显的，例如亮度动态调节、区域背光把持都可以实现，也能实现很好的对照度。在色域范畴上也能较普通CCFL液晶电视有所晋升。加上本钱的上风，因此我们认为将成为未来普及型LED电视最优先采用的计划。
边缘发光LED
边缘发光LED被业界称为第三代LED背光技巧。它固然采用了白光LED作为背光源，但是通过结构和特别材料的利用，在提高了色域和对照度指标的同时，也让机身厚度大幅度降落。

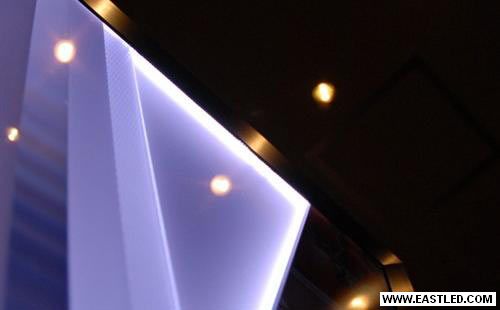

某品牌边缘发光LED电视的解剖图，可以看出光线的方向和液晶面板程度
边缘发光LED是将LED光源放置在电视的边框地位，大都紧挨液晶面板排列一层，因此非常节俭空间。不过边缘发光LED发出的光线并不像前两种计划一样直接穿过液晶面板，而是和液晶面板平行。光线必需通过特别的导光板，转变传播方向后才会透过液晶面板层。索尼笔记本LED液晶屏的公然材料，LED电视的结构何其非常类似 由于边缘LED的地位在液晶面板的侧面，因此它应用的导光板不仅具有转变光线传播方向的功效，还要能够劲量均匀的将光线疏散开，否则电视图像将呈现严重的边缘亮、中间暗的标题。

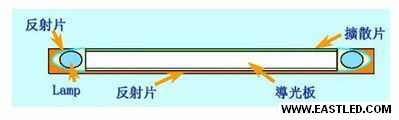

边缘发光LED示意图
由于边缘LED的地位不是在液晶面板的正后方，因此这种类型的LED电视还难以实现背光源的区域调光。这也是边缘LED电视下一步需要解决的一个技巧艰苦。

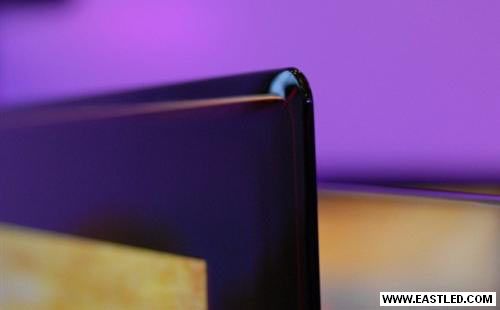

三星LED电视的厚度非常纤薄，就是由于采用了边缘发光LED
目前市面上能够看到的边缘LED电视只有三星的全系LED电视和索尼的超薄40ZX1两种类型。这种类型的LED电视大都主打纤薄的外观，在性能上和上述两种LED电视相比目前还存在少许欠缺。总结：
固然发明已有30年左右的时间，但LED技巧在目前人类所采用的三种照明技巧中最年青的一个。而LED技巧在平板电视上的利用也只是一个开端。信任随着LED产业的成熟和各个电视厂商的努力，有着更好色彩表现、更多画面细节表现力、更加纤薄机身的LED电视，必将在未来几年内敏捷成为市场的新宠儿。
