减压阀作用

　　减压阀是通过调节，将进口压力减至某一需要的出口压力，并保持稳定的阀门。按结构形式可分为活塞式减压阀、薄膜式减压阀、波纹管式减压阀等。活塞式减压阀体积小、便于调节、使用较广、但灵敏度较薄膜式低，制造工艺要求高，适用于空气、水、蒸汽等介质。特别是当介质温度较高时，大量选用活塞式减压阀。薄膜式减压阀敏感度较高，但薄膜易损坏，且使用温度受到限制，常用在水、空气等温度与压力不高的场合。波纹管式减压阀敏感度较高，但制造工艺复杂、成本高。

当前位置减压阀 >> 先导活塞式蒸汽减压阀

先导活塞式蒸汽减压阀

　　　　　　

用处

先导活塞式蒸汽减压阀系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀重要由阀座、主阀盘、活塞、弹簧等零件组成。导阀重要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变更，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功效。
产品重要用于蒸汽管路，起减压稳压作用。

重要技巧参数

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体实验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封实验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范畴(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特征偏差(Mpa)△P2P GB12246-1989
流量特征偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
*：壳体实验不包含膜片、顶盖
重要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 阀盘 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13/铜合金
活塞环 合金铸铁
导阀座 导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn

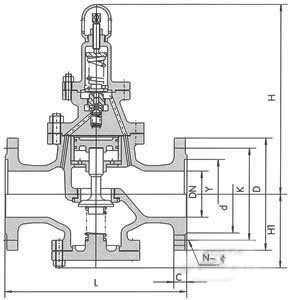

重要结构尺寸(法兰连接尺寸按GB4216的规定)

公称通径
DN		 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
150 450 500 415 210
200 500 550 475 240
250 650 525 290
300 800 580 335
350 850 620 375
400 900 660 405
450 900 730 455
500 950 750 465



先导活塞式蒸汽减压阀的外形尺寸和连接尺寸，请接洽我们索取。
